目前，螺栓球鋼網(wǎng)架結(jié)構(gòu)以其外型美觀、結(jié)構(gòu)穩(wěn)定、經(jīng)濟(jì)實(shí)用、施工周期短等諸多優(yōu)點(diǎn)在水泥廠堆棚建筑工程中得到大面積推廣，但此類(lèi)網(wǎng)架結(jié)構(gòu)在加工和安裝環(huán)節(jié)有幾個(gè)注意要點(diǎn)，值得我們關(guān)注。

2、加工過(guò)程控制（螺栓球網(wǎng)架加工主要有桿件加工和螺栓球加工）

2.1桿件加工：

桿件加工是網(wǎng)架工程施工過(guò)程中容易造成誤差積累的重要環(huán)節(jié)。其中組成桿件的鋼管下料尺寸、封板或錐頭的厚度以及焊接縫的厚度決定桿件的長(zhǎng)度，而受桿件長(zhǎng)度設(shè)計(jì)值的制約鋼管下料尺寸、封板或錐頭的厚度又決定了焊接縫的厚度，焊縫過(guò)大或過(guò)小都直接影響到桿件的連接強(qiáng)度。因此，在具體施工過(guò)程中應(yīng)針對(duì)不同的焊接件及其焊縫厚度要求控制鋼管的下料尺寸，這就要求對(duì)同等規(guī)格的桿件首先要制作“樣品桿”，從而達(dá)到修正下料尺寸的目的。桿件加工的另一方面控制要點(diǎn)是端面垂直度，而端面垂直度決定桿件與螺栓球之間的接觸面大小。對(duì)網(wǎng)架中的承壓桿件而言，不垂直的桿件，在實(shí)際承載力的作用下，桿件往往是偏心受壓，單個(gè)構(gòu)件它使桿件無(wú)法充分發(fā)揮自身性能并產(chǎn)生形變，多構(gòu)件情況下就會(huì)降低網(wǎng)架的性能。這就要求對(duì)桿件兩端焊接前的臨時(shí)“對(duì)桿”要加強(qiáng)平行檢查，其中對(duì)“對(duì)桿平臺(tái)”的檢查也是必不可少的。好的“對(duì)桿平臺(tái)”應(yīng)當(dāng)讓組成桿件的各構(gòu)件均相互自由和獨(dú)立，這樣在“對(duì)桿”時(shí)就能達(dá)到較好的效果。每個(gè)桿件要對(duì)自身是否彎曲也要進(jìn)行檢查。因此“對(duì)桿”工作是非常關(guān)鍵的工作。不應(yīng)一味追求速度，以免給后續(xù)工作造成很大的隱患或?qū)е虏槐匾姆倒ぁ?nbsp;

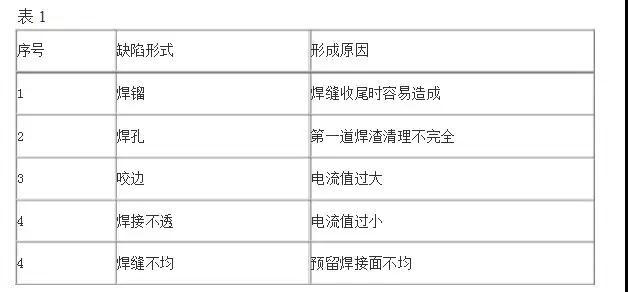

桿件鋼管與封板或錐頭焊接時(shí)可能出現(xiàn)各種形式的質(zhì)量缺陷，如焊鎦、焊孔、咬邊、焊接不透、焊縫不均勻等，應(yīng)針對(duì)不同的缺陷分析原因，再根據(jù)形成的原因逐個(gè)整改。經(jīng)過(guò)實(shí)踐總結(jié)，形成以上質(zhì)量缺陷的主要原因如表1：

另外焊條的質(zhì)量、存放時(shí)間以及烘焙條件也是影響焊縫質(zhì)量的重要方面。焊接后焊縫應(yīng)在常溫狀態(tài)下自然降溫，確保焊縫材質(zhì)穩(wěn)定。

桿件除銹上要確保達(dá)到設(shè)計(jì)規(guī)定的等級(jí),對(duì)于銹漬過(guò)重的管材和存放時(shí)間過(guò)長(zhǎng)的要進(jìn)行二次拋丸，在除銹的同時(shí)進(jìn)行外觀檢查，是否有桿件自身存在的缺陷。除銹的架子也不宜過(guò)密，這樣才能有效地保證完整的噴射除銹。

油漆是網(wǎng)架桿件形成的收關(guān)工序。油漆一般在外觀上不允許有流墜現(xiàn)象，噴涂要均勻，不能有透底。要保證在一遍漆干了過(guò)后才能上二遍漆。

另外網(wǎng)架桿件加工過(guò)程中同時(shí)要對(duì)螺栓、套筒進(jìn)行必要的外觀檢查，螺栓要進(jìn)行洛氏硬度檢測(cè)，桿件焊縫按規(guī)格及批次要做探傷試驗(yàn)，焊條進(jìn)廠前要進(jìn)行可靠性檢驗(yàn)，成品桿的組合件要做拉力試驗(yàn)等等。
